O que é Sapata Corrida?
A sapata corrida é um tipo de fundação rasa executada em concreto armado que funciona como uma esteira sob a alvenaria e pilares. O elemento recebe carga linearmente distribuída da alvenaria ou de pelo menos três pilares ao longo de um mesmo alinhamento.
Normalmente é utilizada em edificações de pequeno porte construídas sobre solos estáveis. A sapata corrida é muito utilizada em construções de alvenaria estrutural e na construção de muros, paredes de reservatórios e piscinas.
Suas características são definidas durante o Projeto de Fundação e indicadas no Memorial Descritivo.
Dimensionamento
Para o dimensionamento da sapata corrida, assim como qualquer tipo de fundação, é essencial que previamente seja realizada a sondagem do solo, a fim de identificar as informações essenciais para elaboração do projeto, como resistência superficial, nível d’água, tipos de solo, entre outras.
As disposições construtivas da norma NBR 6122 estabelecem algumas condições e valores mínimos para o dimensionamento da sapata corrida, sendo elas:
Dimensão Mínima
Em planta, as sapatas não devem ter dimensão inferior a 60 cm.
Profundidade Mínima
A base de uma fundação deve ser assente a uma profundidade tal que garanta que o solo de apoio não seja influenciado pelos agentes atmosféricos e fluxos d’água. Nas divisas com terrenos vizinhos, salvo quando a fundação for assente sobre rocha, tal profundidade não deve ser inferior a 1,5 m.
Lastro
Vale destacar que, quando a fundação não é apoiada sobre uma rocha, deve-se executar um lastro de concreto simples de regularização antes da montagem das fôrmas. O lastro de concreto simples (também conhecido como concreto magro) deve ter espessura mínima de 5 cm, sendo lançado por toda a área da cava da fundação.
Execução
Uma das vantagens da sapata corrida é que não são necessários equipamentos especiais para sua execução, como para o cravamento de estacas, por exemplo, em que são utilizadas as máquinas hidráulicas e que demandam mão-de-obra especializada.
A sapata corrida deve ser bem executada para garantir a estabilidade e a durabilidade da estrutura, trazendo segurança e conforto aos usuários. Para uma execução bem-sucedida, orienta-se o cumprimento dos seguintes procedimentos:

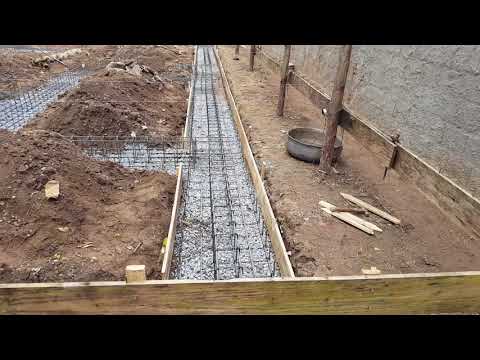

- Escavação do terreno que irá receber a sapata com cavadeira manual e pá – ou escavadeira hidráulica, para o caso de fundações maiores – a partir das cotas e níveis definidos no projeto;
- Montagem, travamento e escoramento das fôrmas de acordo com as dimensões da fundação;
- Colocação dos espaçadores plásticos e instalação da armadura da sapata, conferindo se cobrimento do aço está adequado;
- Posicionamento da armadura do pilar que nasce na sapata;
- Conferência da estrutura – travamento das fôrmas, cotas de nível, alinhamentos, cobrimento da armadura;
- Remoção de eventuais detritos e limpeza das fôrmas;
- Lançamento e adensamento do concreto conforme a resistência indicada em projeto e plano de concretagem;
- Cura úmida da superfície do concreto até atingir a resistência característica à compressão (fck) igual ou maior que 15 Mpa;
- Retirada das fôrmas (no caso de fôrmas de madeira) e consequente aterro.
Composição de Custo da Sapata Corrida
O cálculo para determinar o custo da sapata corrida é semelhante ao utilizado para as vigas de concreto armado e viga baldrame. Deve-se levantar o quantitativo de concreto, fôrma e aço necessários para a execução do elemento, assim como demais insumos e equipamentos utilizados.
- Área de Fôrmas = (Perímetros Internos + Perímetro Externo) x Espessura
- Volume de Concreto = Área da Sapata Corrida x Espessura
- Volume de Lastro = Área da Sapata Corrida x Espessura
- Aço = Somatório das Armaduras
Além dos materiais e serviços para execução da sapata, deve-se considerar ainda os custos decorrentes da escavação, reaterro e destinação dos resíduos.
Referências
- Normas Técnicas
- NBR 12655 – Concreto de Cimento Portland – Preparo, Controle, Recebimento e Aceitação – Procedimento
- NBR 14931 – Execução de Estruturas de Concreto – Procedimento
- NBR 6118 – Projeto de Estruturas de Concreto – Procedimento
- NBR 6122 – Projeto e Execução de Fundações
