O que é Sondagem Rotativa?
A sondagem rotativa é um tipo de sondagem realizada exclusivamente de forma mecânica e geralmente é utilizada quando há a necessidade de atravessar solos/rochas impenetráveis pelo método SPT. Assim como as demais sondagens, o procedimento fornece informações importantes sobre o solo, necessárias para desenvolvimento do Projeto de Fundação.
Nesse tipo de sondagem não há preocupação com a preservação das amostras de solo da mesma forma que nos outros métodos, tendo como foco principal adquirir amostras de rochas para que sejam devidamente analisadas em laboratório.
A Sondagem Rotativa é utilizada principalmente para perfuração de rochas ou solos impenetráveis ao SPT. Porém, também pode ser utilizada para sondagens inclinadas e para atingir profundidades superiores às possíveis com os demais métodos. É necessário avaliar sua real necessidade pois apresenta um custo mais elevado que outros métodos, sendo mais indicada para grandes obras.
Esse tipo de sondagem também é utilizado fora da área de construção civil, como na mineração para prospeção de jazidas em razão da sua capacidade de perfuração, profundidade alcançável e confiabilidade.
Procedimentos
Visto que não existe Norma Técnica (NBR) específica para a Sondagem Rotativa, deve-se utilizar as recomendações contidas no Manual de Sondagens da Associação Brasileira de Geologia de Engenharia e Ambiental (ABGE) para os procedimentos de campo e processo executivo.
As principais etapas da Sondagem Rotativa são:
- Locação dos Furos
- Perfuração e Amostragem
- Boletim de Campo
- Relatório Final
O processo para definir o número de sondagens necessárias e a localização dos pontos de sondagem são descritos na NBR 8036, sendo necessário no mínimo 2 furos para edificações com até 200m² de área de projeção e 3 furos para edificações entre 200m² e 400m².

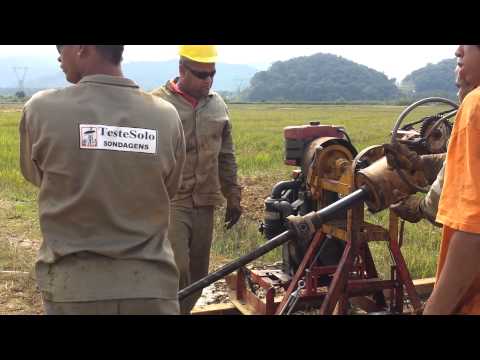

Após a locação dos furos e montagem dos equipamentos, inicia-se a prospecção do solo. É possível realizar a prospeção inicialmente com a Sondagem SPT, no trecho em solo, seguindo com a Sondagem Rotativa no trecho em rocha. Esse método é chamado de Sondagem Rotativa Mista ou Sondagem Mista.
A amostragem e o registro das informações no boletim de campo ocorrem em conjunto à perfuração, sendo de extrema importância a presença de um técnico responsável para anotar todas informações necessárias para a elaboração do relatório final, assim como garantir a correta execução da sondagem de solo. Devem ser registradas informações como: nível da água, comprimentos das manobras, recuperação, número de fraturas, entre outros.
A paralisação da sondagem é feita conforme critério da fiscalização ou projetista, normalmente ocorrendo ao alcançar trecho de rocha com as características necessárias para suportar as cargas da fundação.
Equipamentos e Ferramentas
Os principais equipamentos e ferramentas utilizadas na Sondagem Rotativa são:
- Barriletes;
- Bomba de Água;
- Caixa de Testemunhos;
- Calibrador;
- Coroas;
- Hastes;
- Luvas Alargadoras ou Calibradoras;
- Sonda Rotativa;
- Tripé;
Documentação
A documentação poderá variar de acordo com o porte e objetivo da obra. É importante que tudo esteja devidamente documentado para que não fiquem dúvidas na elaboração dos projetos.
Boletim de Campo
- Nome da Empresa, Obra e do Interessado
- Nome do Operador e Vistos do Fiscal
- Identificação do Trabalho
- Local do Terreno
- Descrição do Equipamento e Processo
- Identificação e Localização da Sondagem
- Diâmetro de Sondagem
- Datas de Início e Fim da Sondagem
- Descrição Tátil-Visual Amostras Coletadas
- Granulometria
- Cor
- Profundidade
- Profundidade Final
- Medidas de Nível D’Água, com data, hora e profundidade
- Informações Relevantes
- Procedimentos Especiais utilizados
Relatório Final
- Nome da Empresa, Obra e do Interessado
- Local e Natureza da Obra
- Descrição sumária do método e dos equipamentos utilizados
- Total perfurado, em metros
- Declaração que foram obedecidas as normas relativas ao assunto
- Observações e comentários relevantes
- Referências
- Planta do Local da Obra
- Cotas referenciadas
- Nível
- Localização das sondagens
- Relatório de Sondagem para cada furo
- Nome da Empresa, Obra e do Interessado
- Diâmetro do Tubo de Revestimento e do Amostrador
- Identificação das Sondagens
- Cotas, com precisão centimétrica
- Linhas Horizontais, cotadas a cada 5m em relação à referência
- Posição das amostras colhidas, amostrar não recuperar e detritos colhidos na circulação d’água
- Profundidades das transições de camada
- Índice de Resistência à Penetração (Nspt)
- Níveis d’água com data e indicação de pressão ou perdas quando houver
- Indicação da ausência de água
- Data de início e término
- Métodos de Perfuração Utilizados e Profundidades Respectivas por trecho
- Procedimentos especiais
- Resultados dos ensaios de avanço de perfuração por circulação d’água
- Representação gráfica dos perfil do solo, em escala 1:100
Referências
- Manual de Sondagens
- Sondagens de Solo – Tipos e Dicas
- Normas Técnicas
- NBR 6122:2019 – Projeto e Execução de Fundações
- NBR 6489:2019 – Solo – Prova de Carga Estática em Fundação Direta
- NBR 8036:1983 – Programação de Sondagens de Simples Reconhecimento dos Solos para Fundações de Edifícios – Procedimento
- NBR 6502:1995 – Rochas e Solos – Terminologia
- NBR 13441:1995 – Rochas e Solos – Simbologia
